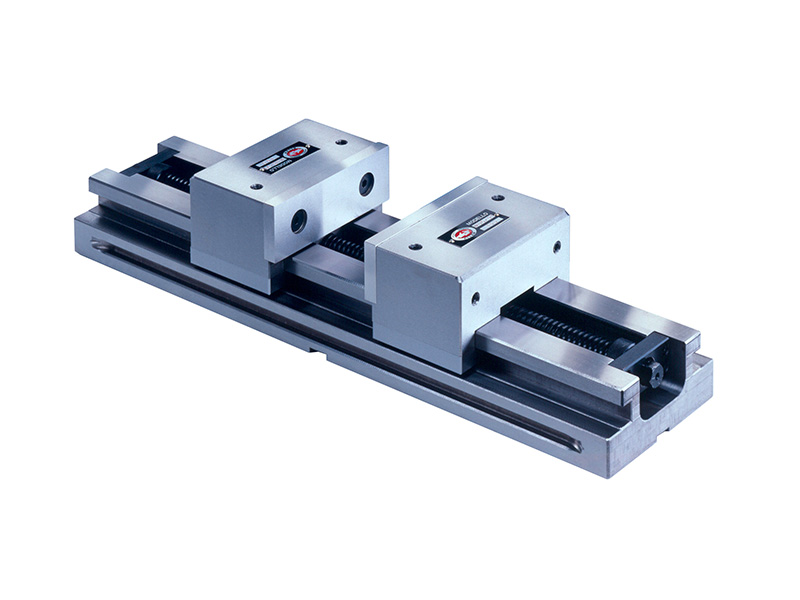

MUC/91 Modular concentric vice

Morsa costruita in ghisa sferoidale GS 600 ad alta resistenza meccanica. La caratteristica principale di questa morsa è la chiusura concentrica delle due ganasce mobili, che permette il centraggio del pezzo da lavorare rispetto al centro della morsa.
L’alta precisione geometrica con cui la morsa è realizzata, la forma essenziale, la considerevole apertura e la praticità d’uso danno inoltre a questa morsa quella caratteristica di modularità nel comporre o nel trovare inserimento nelle attrezzature impiegate sulle moderne macchine utensili e centri di lavoro CNC.

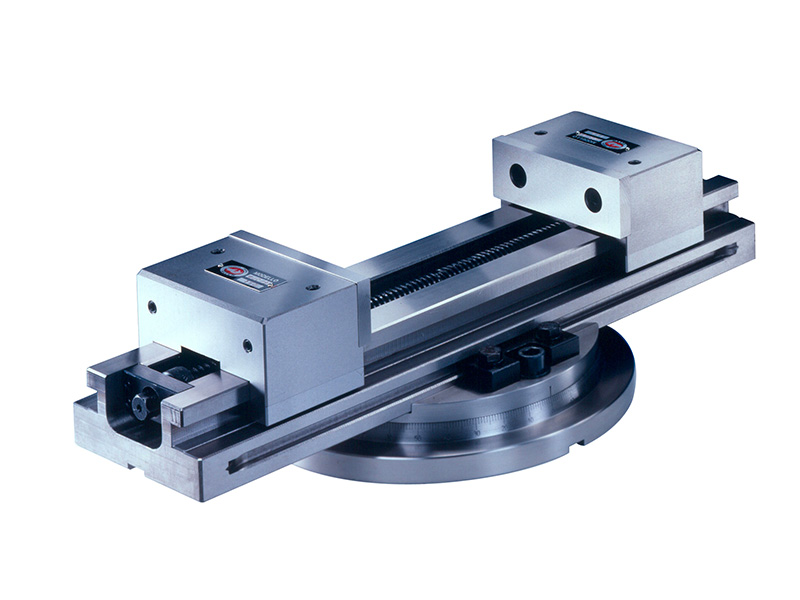

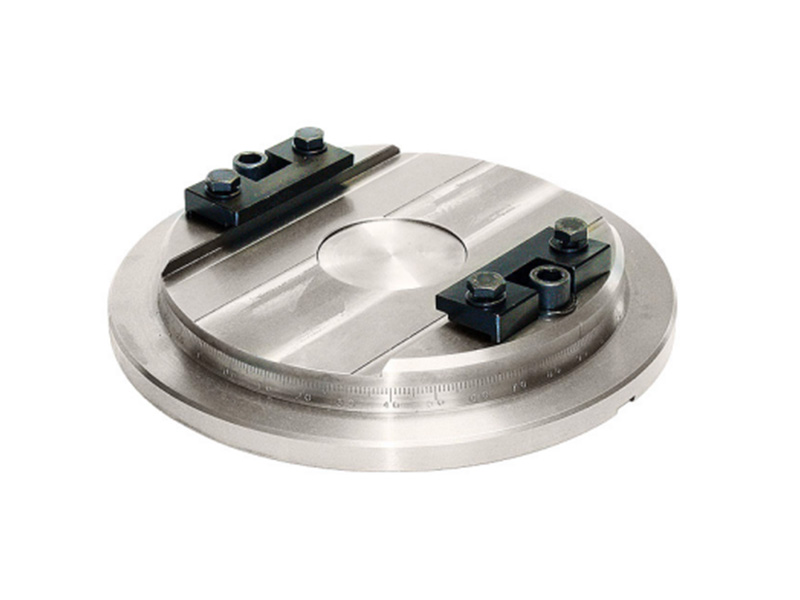

La morsa si presta, infatti, ad essere piazzata oltre che orizzontalmente, anche verticalmente o sul suo fianco, montata su cubi e squadre, oppure in quelle attrezzature che richiedono l’impiego di più morse affiancate e allineate. La morsa può essere fornita completa di base girevole e graduata in 360°.

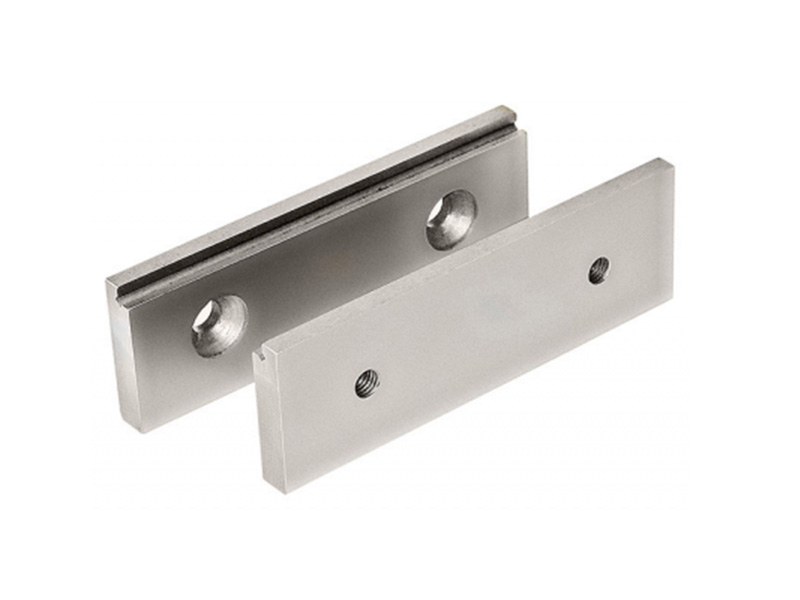

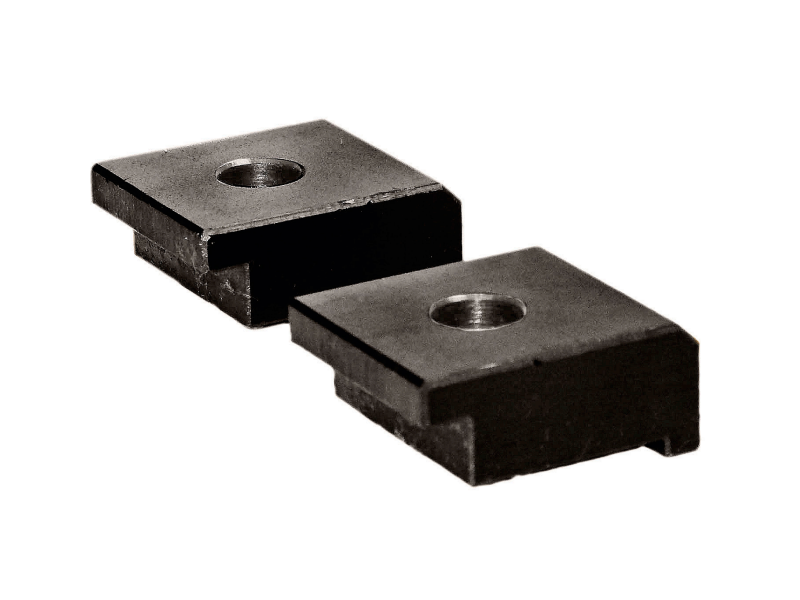

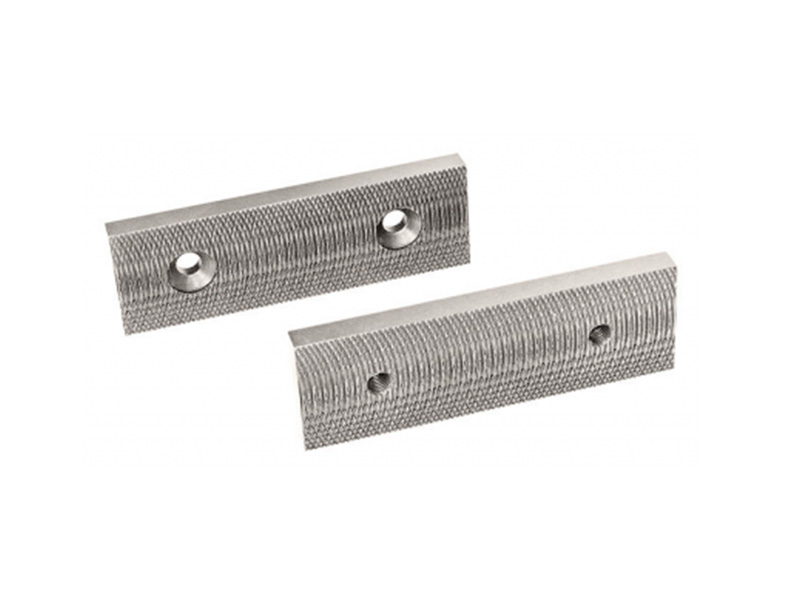

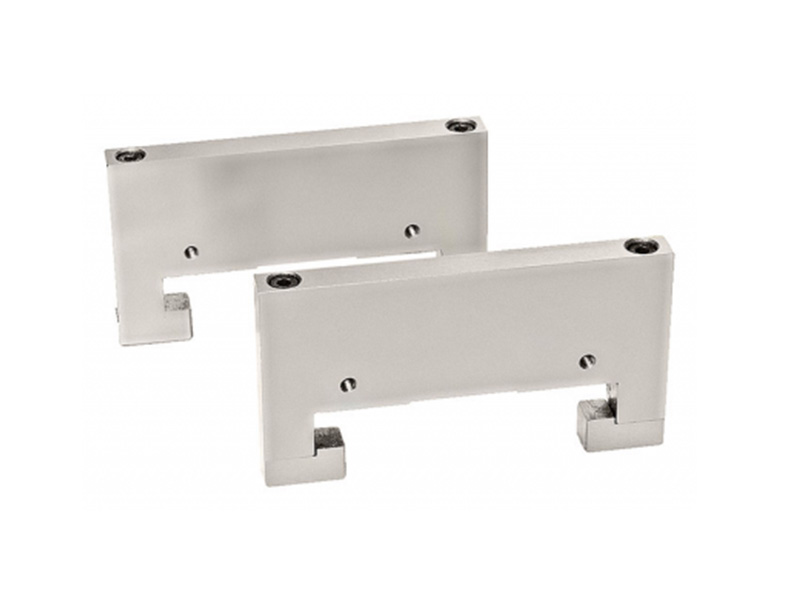

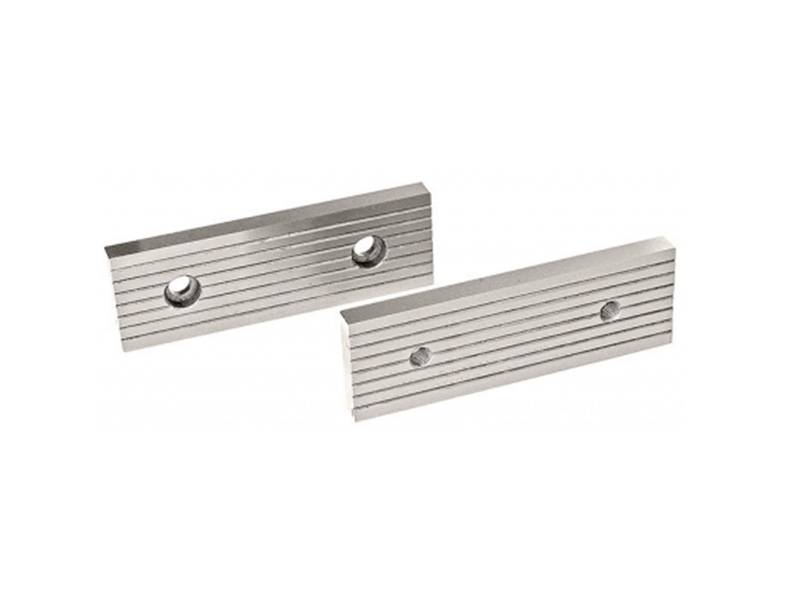

Le ganasce piane riportate sono in acciaio, cementate, temprate ed interamente rettificate. A richiesta vengono fornite le ganasce prismatiche, utilizzabili per il serraggio di pezzi cilindrici. Accessori in dotazione sono le 4 staffe di bloccaggio e la chiave a cricchetto reversibile usata per il serraggio del pezzo.

Use: Clamping Threading Machine Milling Machine Drill Drill & Milling cutter Machining centres

Tipology: Mechanical

Request information

Go Back

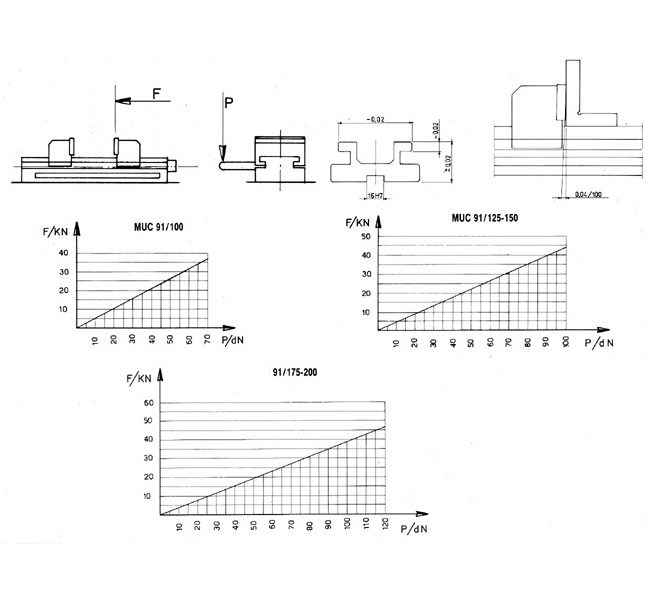

Technical data

Material: Cast iron GS 600-3 UNI 4544
Breaking Load: Rmin = 61
Elongation %: A% = 3
Brinnel hardness: HB = 190÷270

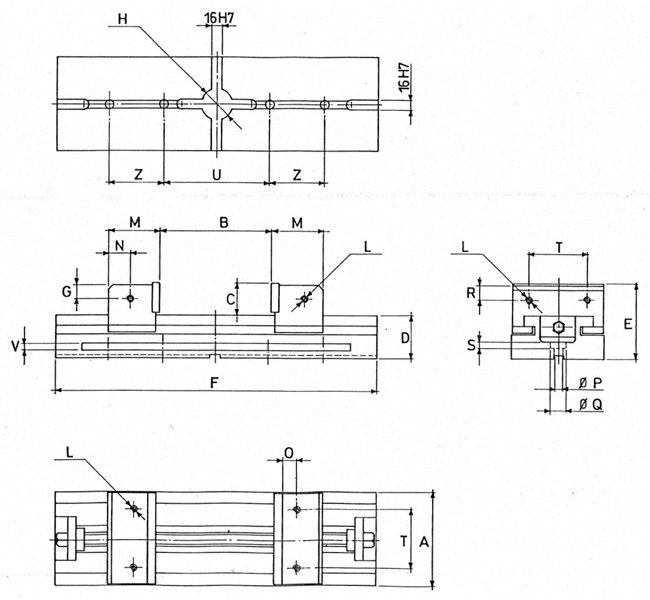

TYPE	100	125	150	175	200	TOLL.
A	100	125	150	175	200
B	200	270	370	430	500	+1,00/+5,00
C	47	52	52	57	57
D	55	60	65	70	70	±0,02
E	102	112	117	127	127
F	375	470	570	630	700
G	25	25	25	25	25
H	40	60	60	60	60	H7
L	M10	M10	M10	M10	M10
M	86.5	98.5	98.5	98.5	98.5
N	40	45	45	45	45
O	25	25	25	25	25
P	ø16	ø16	ø16	ø16	ø16
Q	ø22	ø22	ø22	ø22	ø22
R	25	25	25	25	25
S	14.5	14.5	14.5	14.5	14.5
T	80	100	110	135	160
U	100	150	200	230	300
V	10	10	10	10	10
Z	75	75	100	100	100
WEIGHT KG	15	24	36	51	68
